電磁流量計安裝規范指南
發布時間：
2023-03-14
電磁流量計是隨著電子技術的發展而迅速發展起來的一種新型流量測量儀器。它是一種應用拉第電磁感應原理，根據導電流體通過外加磁場時產生的電勢測量導電流體流量的儀器。
電磁流量計安裝規范：
1、確保安裝現場周圍無振動，無強電磁場，避免磁場影響。
2、建議選擇垂直安裝，水平位置安裝應安裝在低處，不能安裝管道頂點，保證全管，防止氣泡。
3、根據直管段的要求，建議保證前10后5倍的管徑。
4、焊接安裝時，注意不要焊接儀器，以免損壞流量計。
5、外殼盡可能接地，屏蔽線單端接地，接地點不能與強電共用。
6、流量計周圍應有足夠的空間，便于安裝和維護。
7、安裝在干燥通風的地方，避免日曬雨淋、陽光直射，高溫消磁，防止環境對流量計的不利影響。

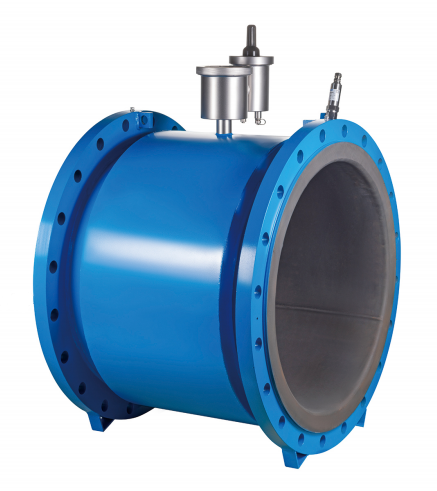

管段式電磁流量計是一種測量導電介質體積流量的感應儀器，廣泛應用于貿易計量結算、社區評估計量、分區計量、工業過程控制、污水排放計量、南水北調和水資源計量。
電磁流量計是隨著電子技術的發展而迅速發展起來的一種新型流量測量儀器。它是一種應用拉第電磁感應原理，根據導電流體通過外加磁場時產生的電勢測量導電流體流量的儀器。
電磁流量計安裝規范：
1、確保安裝現場周圍無振動，無強電磁場，避免磁場影響。
2、建議選擇垂直安裝，水平位置安裝應安裝在低處，不能安裝管道頂點，保證全管，防止氣泡。
3、根據直管段的要求，建議保證前10后5倍的管徑。
4、焊接安裝時，注意不要焊接儀器，以免損壞流量計。
5、外殼盡可能接地，屏蔽線單端接地，接地點不能與強電共用。
6、流量計周圍應有足夠的空間，便于安裝和維護。
7、安裝在干燥通風的地方，避免日曬雨淋、陽光直射，高溫消磁，防止環境對流量計的不利影響。
管段式電磁流量計是一種測量導電介質體積流量的感應儀器，廣泛應用于貿易計量結算、社區評估計量、分區計量、工業過程控制、污水排放計量、南水北調和水資源計量。
插入式電磁流量計安裝規范：
1、直管段要求：入口直徑段應為直管段≥10×DN；出口直徑段應為≥5×DN。
2、安裝環境要求：遠離電磁場強的設備，避免磁場干擾，環境溫度穩定，管道固定牢固，位置安裝維護方便。
3、安裝位置的選擇：安裝位置必須保證管道始終充滿被測流體。
